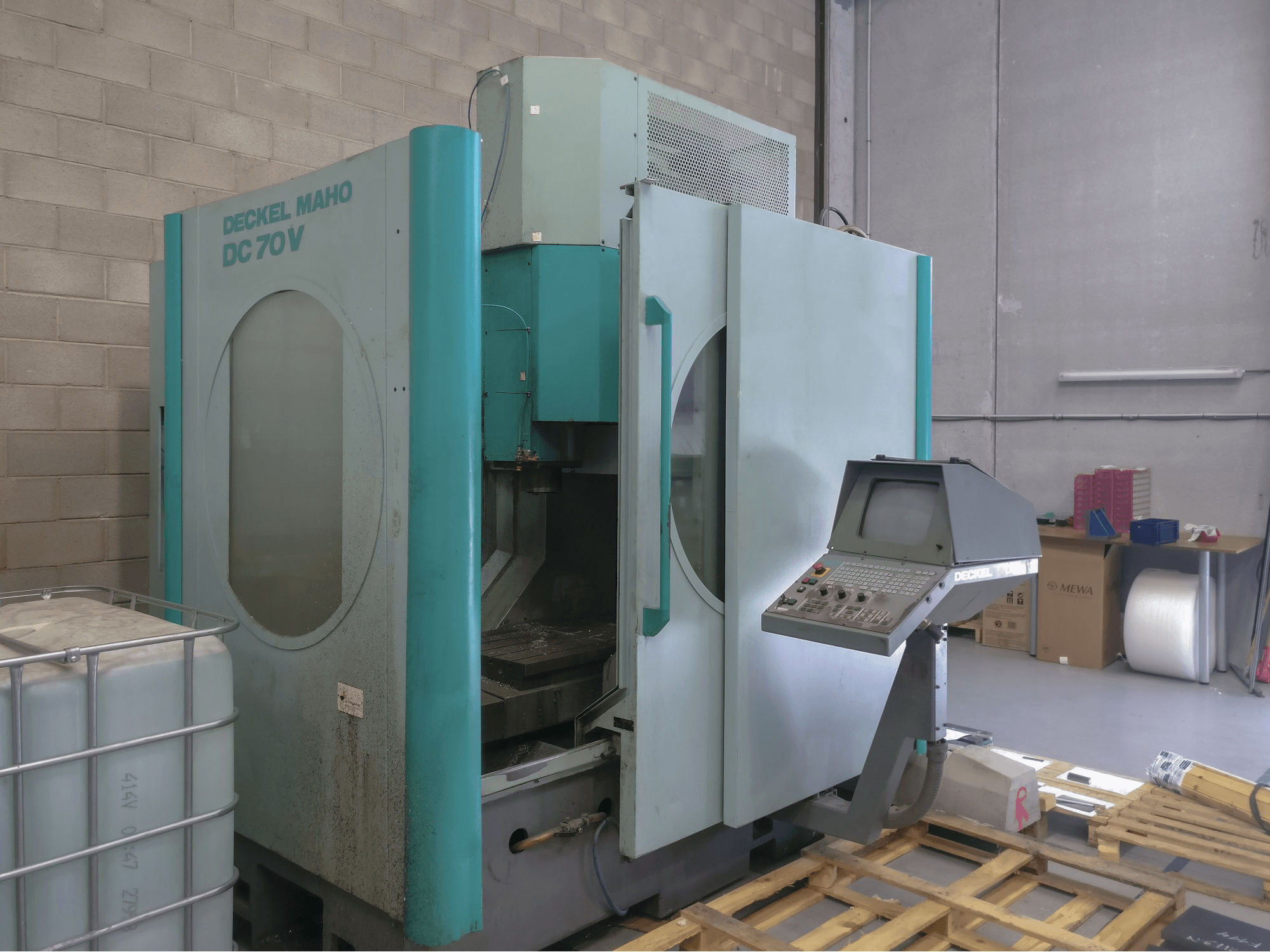

DMG - DC 70 VES-MIL-DEC-1996-00001

Datos generales

• Longitud de máquina: 2600 mm
• Ancho de máquina: 3300 mm
• Altura de máquina: 2600 mm
• Peso de máquina: 9000 kg

Unidad de control

• Modelo: 112

Transmisión principal

• Número de husillos: 1
• Rango de velocidad de husillo: 10000 1/min
• Potencia del motor de husillo: 15 kW
• Cono de adaptación: BT-40

Recorrido

• Recorrido Eje X: 700 mm
• Avance de trabajo Eje X: 10000 1/min
• Avance rápido Eje X: 30000 1/min
• Precisión Eje X: 0.001
• Recorrido Eje Y: 550 mm
• Avance de trabajo Eje Y: 10000 1/min
• Avance rápido Eje Y: 30000 1/min
• Precisión Eje Y: 0.001
• Recorrido Eje Z: 500 mm
• Avance de trabajo Eje Z: 10000 1/min
• Avance rápido Eje Z: 20000 1/min
• Precisión Eje Z: 0.001

Pieza de trabajo

• Peso máximo sobre mesa: 800 kg

Mesa de trabajo

• Longitud exterior: 900 mm
• Ancho exterior: 550 mm
• Ajuste de altura: 600 mm
• Tamaño de ranuras en "T": 14 mm
• Número de ranura para herramientas: 5
• Mínima distancia entre husillo vertical y mesa: 150 mm
• Máxima distancia entre husillo vertical y mesa: 650 mm

Herramientas

• Cambiador de herramientas: 30
• Peso máximo: 12 kg
• Diámetro máximo de herramientas: 200 mm
• Longitud máxima de herramienta: 300 mm

Media

• Tipo de corriente principal: 400
• Consumo de energía: 50 kVA
• Presión de aire: 6 bar
