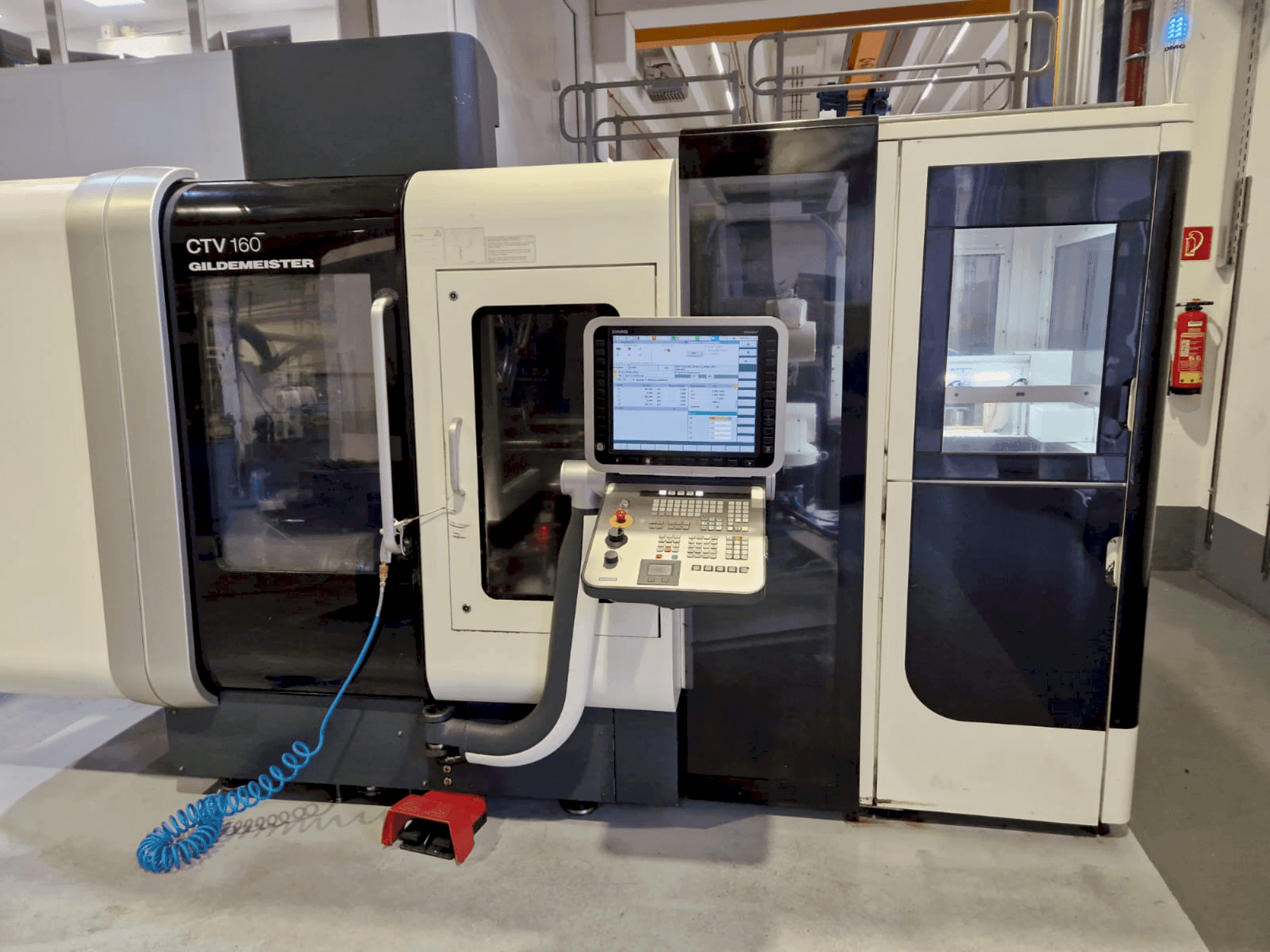

Este torno vertical DMG Gildemeister CTV 160 de 4 ejes se fabricó en 2010. Cuenta con un sistema de control Siemens Sinumerik 840D ERGOline, una torreta de herramientas de 12 estaciones y un plato motorizado Schunk ROTA THW PLUS 165-43. La máquina incluye un robot KUKA KR5 sixx R850 con una pinza céntrica de 3 dedos y un sistema de cámaras para el reconocimiento de piezas. Ideal para tareas de alta precisión, la máquina DMG Gildemeister CTV 160 que tenemos a la venta. Contacte con nosotros para más información.

Resumen

marca: DMG
año: 2010
MODELO: Gildemeister CTV 160
tipo de aplicación: Torneado
Ubicación: Alemania
tipo de máquina: Máquina de torneado vertical
Disponibilidad: Vendida
Marca de unidad de control: SIEMENS

Información técnica - DMG Gildemeister CTV 160

Unidad de control

Modelo: Sinumerik 840D ERGOline
Marca: SIEMENS

Transmisión principal

Rango de velocidad de husillo: 6000 rpm 1/MIN
Potencia del motor de husillo: 16 kW (100% ED), 21 kW (40% ED)

Media

Extractor de virutas: Si

Equipamiento adicional

- Máquina con una zona de trabajo y almacenamiento adicional de piezas incl. robot
- Torreta portaherramientas con 12 estaciones, diámetro de mango Ø30mm, DIN 69880, todas las posiciones accionadas
- Cilindro de sujeción total SMW SIN-S-85-LPS-X
- Portabrocas eléctrico de 3 garras con sistema de cambio rápido de garras, ROTA THW PLUS 165-43 de Schunk
- Sistema de control de rotura de herramientas ARTIS, tipo CTM
- Sistema de refrigerante con sistema de filtro de cinta de 40µm, volumen de suministro 20 / 40 l/min, a 8 / 20 bar respectivamente, volumen del depósito de refrigerante aprox. 600 litros
- Cinta transportadora de virutas de diseño articulado con depósito de lubricante de refrigeración integrado, capacidad aproximada de 120 litros, altura de descarga de virutas de 1100 mm
- Extracción integrada de neblina de aceite 400m³/h
- Sistema de circulación de palets de 15 pliegues para dimensiones máx. de pieza de trabajo de Ø115x60mm, incl. robot KUKA KR5 sixx R850 con pinza céntrica de 3 dedos para máx. 5,3 kg y una estación de giro de pinzas
- Sistema de cámaras para el reconocimiento de piezas

Información adicional

Beneficios de la máquina

Beneficios técnicos de la máquina:
- - Par: 135 nm (100% ed), 176 nm (40% ed)
- - Máx. Diámetro de la pieza: Ø115 mm / máx. Longitud de la pieza: 60 mm
- - Accionamiento principal y portaherramientas de alto rendimiento
- - Sistema de cambio rápido de garras para el plato motorizado de 3 garras
- - Sistemas integrados de refrigeración y gestión de chips
- - Sistema de control de rotura de herramientas artis
Beneficios cualitativos de la máquina:
- - Par al 100% ed: 135 nm (accionamiento principal), 13 nm (portaherramientas)
- - Par al 40% ed: 176 nm (accionamiento principal), 18 nm (portaherramientas)
- - Cabezal de husillo din 6353 tamaño 140h5
- - Máx. Fuerza de accionamiento fv a 70 bar: 34 kn

*Pueden existir diferencias entre los datos mostrados y los reales, esto debe ser confirmado por el representante de ventas.
