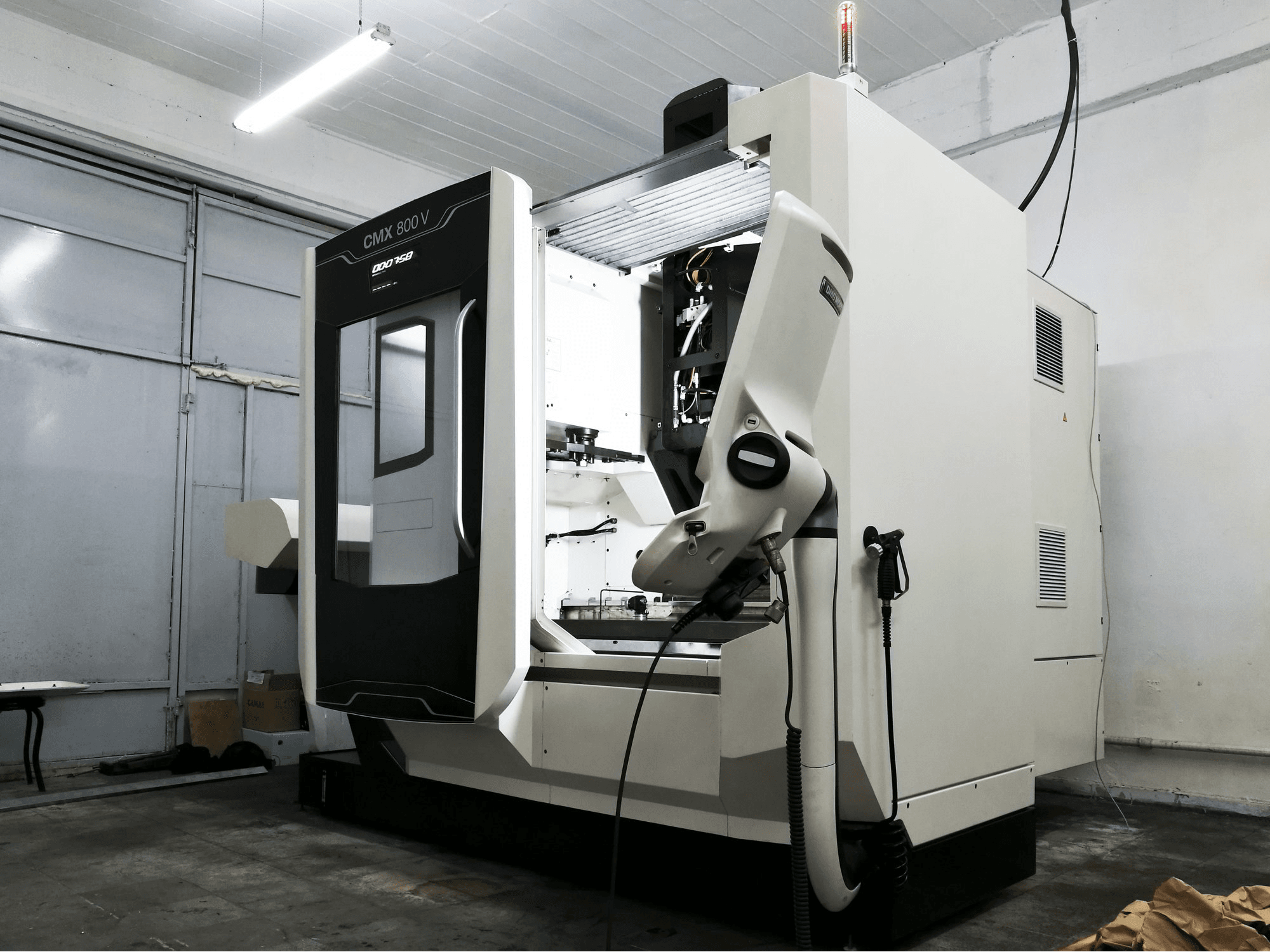

DMG MORI - CMX 800 VTR-MIL-DMG-2016-00001

Datos generales

• Longitud de máquina: 3395 mm
• Ancho de máquina: 2747 mm
• Altura de máquina: 2937 mm
• Peso de máquina: 5450 kg

Unidad de control

• Marca: Siemens
• Modelo: SINUMERIK 840D sl
• Interfaz: RJ-45, USB
• Control remoto: Si

Transmisión principal

• Número de husillos: 1
• Rango de velocidad de husillo: 0-12000 1/min
• Potencia del motor de husillo: 13 kW
• Cono de adaptación: SK 40

Recorrido

• Recorrido Eje X: 800 mm
• Avance de trabajo Eje X: 1-30000 mm/min
• Fuerza de avance Eje X: 5 kN
• Avance rápido Eje X: 36 m/min
• Recorrido Eje Y: 560 mm
• Avance de trabajo Eje Y: 1-30000 mm/min
• Fuerza de avance Eje Y: 5 kN
• Avance rápido Eje Y: 36 m/min
• Recorrido Eje Z: 510 mm
• Avance de trabajo Eje Z: 1-30000 mm/min
• Fuerza de avance Eje Z: 5 kN
• Avance rápido Eje Z: 30 m/min

Pieza de trabajo

• Peso máximo sobre mesa: 800 kg

Mesa de trabajo

• Longitud exterior: 1100 mm
• Ancho exterior: 560 mm
• Tamaño de ranuras en "T": 18 mm
• Número de ranura para herramientas: 5
• Distancia: 100 mm

Herramientas

• Cambiador de herramientas: 30
• Peso máximo: 8 kg
• Diámetro máximo de herramientas: 80/125 mm
• Longitud máxima de herramienta: 300 mm

Media

• Tipo de corriente principal: 400 V / 50Hz
• Consumo de energía: 32 kVA
• Extractor de virutas: Si
• Refrigeración interna: Si
