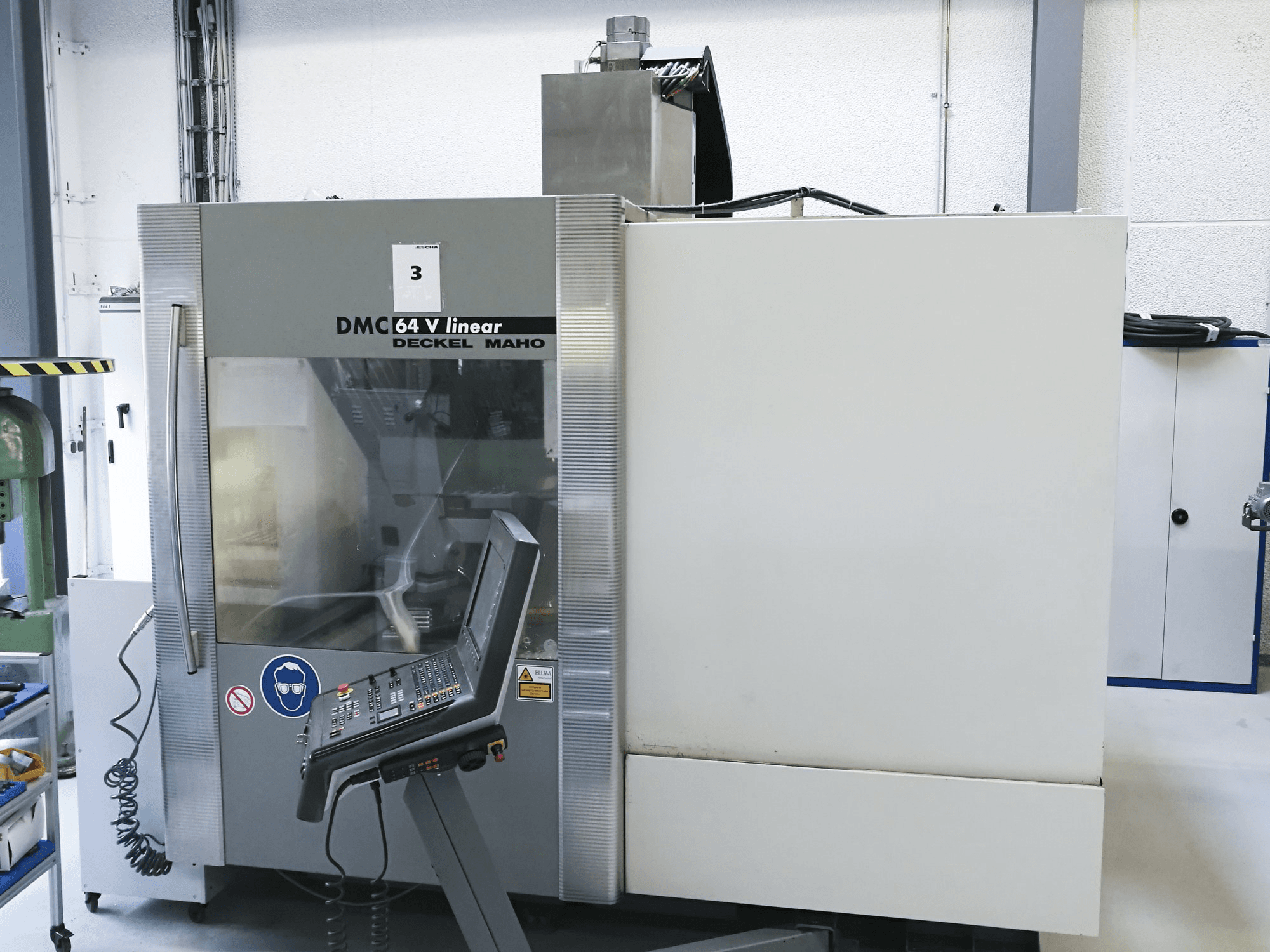

DMG MORI - DMC 64 V linearDE-MIL-DMG-2002-00001

Datos generales

• Longitud de máquina: 3450 mm
• Ancho de máquina: 3634 mm
• Altura de máquina: 3215 mm
• Peso de máquina: 6500 kg

Unidad de control

• Marca: HEIDENHAIN
• Modelo: iTNC 530
• Control remoto: Si

Transmisión principal

• Número de husillos: 1
• Rango de velocidad de husillo: 12000 1/min
• Cono de adaptación: Sk 40

Recorrido

• Recorrido Eje X: 640 mm
• Avance de trabajo Eje X: 0-40 m/min
• Fuerza de avance Eje X: 7000 N
• Avance rápido Eje X: 60 m/min
• Precisión Eje X: 0.027
• Recorrido Eje Y: 600 mm
• Avance de trabajo Eje Y: 0-40 m/min
• Fuerza de avance Eje Y: 7000 N
• Avance rápido Eje Y: 40 m/min
• Precisión Eje Y: 0.024
• Recorrido Eje Z: 500 mm
• Avance de trabajo Eje Z: 0-40 m/min
• Fuerza de avance Eje Z: 7000 N
• Avance rápido Eje Z: 40 m/min

Pieza de trabajo

• Pieza de trabajo z: 500 mm
• Peso máximo sobre mesa: 600 kg

Mesa de trabajo

• Longitud exterior: 850 mm
• Ancho exterior: 630 mm
• Tamaño de ranuras en "T": 14
• Número de ranura para herramientas: 6
• Distancia: 100

Herramientas

• Cambiador de herramientas: 30
• Peso máximo: 7 kg
• Diámetro máximo de herramientas: 140 mm
• Longitud máxima de herramienta: 300 mm

Media

• Tipo de corriente principal: 400 V / 50 Hz
• Consumo de energía: 42 kVA
• Presión de aire: 6 bar
• Extractor de virutas: Si
• Refrigeración interna: Si
