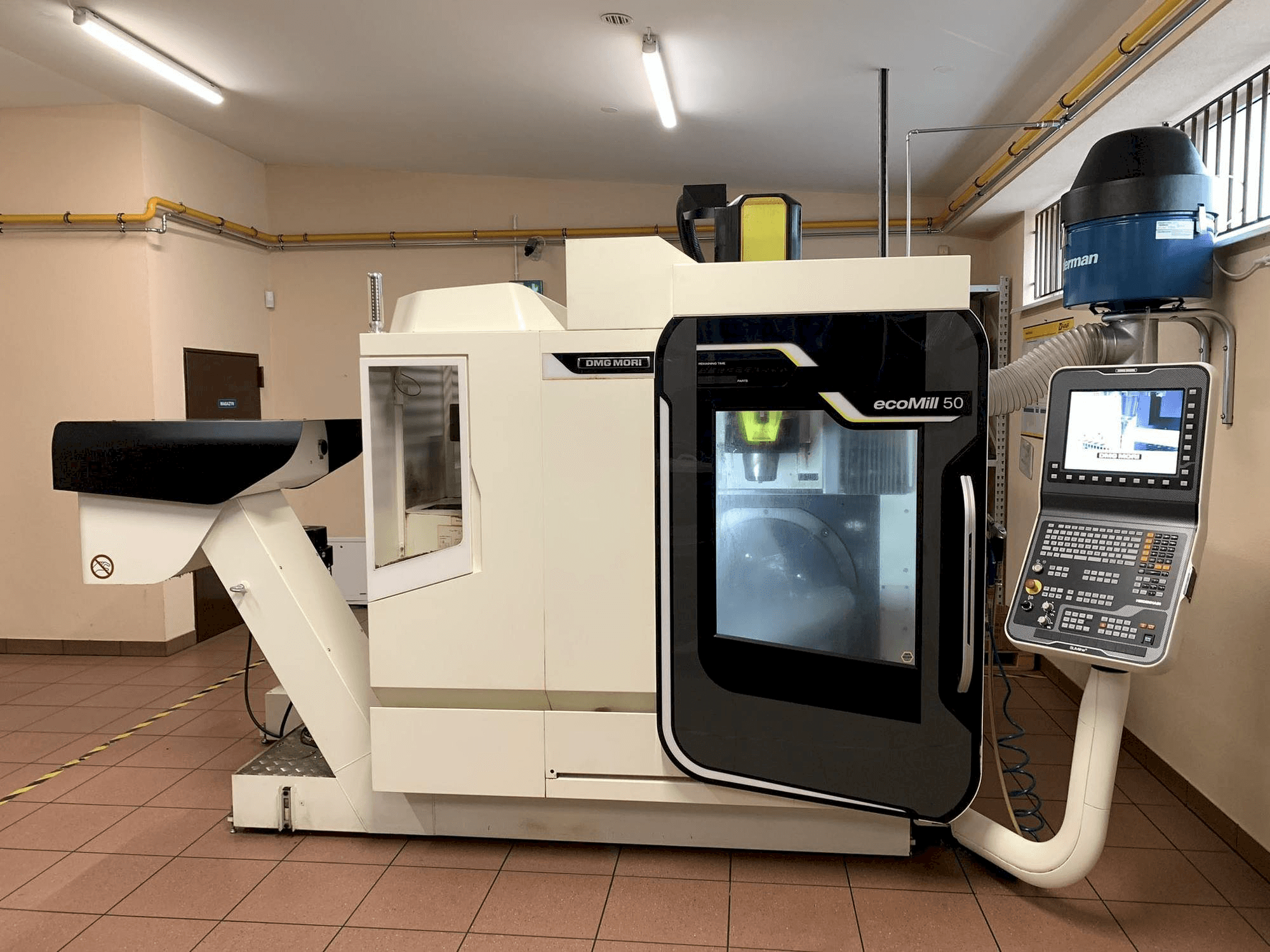

Centro de mecanizado vertical DMG MORI ecoMill 50

Mostrar en idioma original

Este centro de Mecanizado Vertical DMG MORI ecoMill 50 fue fabricado en el año 2015 en Polonia y tiene 25467 horas de producción, de las cuales 16220 son horas de husillo. Está equipado con un panel de control Slimline con unidad de control HEIDENHAIN TNC 620. La máquina tiene una velocidad de husillo de 12000 rpm.

Resumen

marca: DMG MORI
año: 2015
MODELO: ecoMill 50
horas de producción: 25467
tipo de aplicación: Fresado
Ubicación: Polonia
tipo de máquina: Centro de mecanizado vertical
Disponibilidad: Vendida

Información técnica - DMG MORI ecoMill 50

Datos generales

Longitud de máquina: 5830 mm
Ancho de máquina: 4935 mm
Altura de máquina: 2530 mm
Peso de máquina: 4700 kg

Unidad de control

Modelo: Slimline Control Panel

Transmisión principal

Rango de velocidad de husillo: 12000 1/MIN
Potencia del motor de husillo: 9-13 kW

Recorrido

Recorrido Eje X: 500 mm
Avance rápido Eje X: 24 m/min
Recorrido Eje Y: 450 mm
Avance rápido Eje Y: 24 m/min
Recorrido Eje Z: 400 mm
Avance rápido Eje Z: 24 m/min

Mesa de trabajo

Longitud exterior: 630 mm
Ancho exterior: 500 mm
Ajuste de altura: 790 mm
Carga de mesa de trabajo: 200 kg

Herramientas

Cambiador de herramientas: 32
Peso máximo: 6 kg
Diámetro máximo de herramientas: 80 mm
Longitud máxima de herramienta: 300 mm

Información adicional

Beneficios de la máquina

Beneficios técnicos de la máquina:
- - 10 c-a3380 centro de fresado ecomill 50, con panel de control slimline recorrido de los ejes: x = 500 mm, y = 450 mm, z = 400 mm marcha rápida de los ejes lineales 24 m/min
- - Mesa basculante y giratoria con accionamientos digitales rango de rotación del eje b (-50/+110) / c (360) velocidad de rotación de los ejes giratorios (b, c) 2. 160°/min tamaño de la mesa d 630x500
- - C-b3086 3d control heidenhain tnc 620 con teclado ascii
- - C-b3016 progressline & planonlight visualización electrónica del tiempo de procesamiento y de la cantidad de piezas producidas.
- - C-e3033 husillo eléctrico 12. 000 rpm/min sk40 cono de herramienta din69871 para espárragos de tracción din69872 con unidad de refrigeración para el accionamiento principal (alternativa al estándar)
- - C-d3044 almacén de herramientas de 32 posiciones (sk40 - estándar, cat40 - con opción c-m3004, bt40 - con opción c-m3005, sk40 según iso) 7388/ii tipo b - con opción c-m3002). Construcción de tipo cadena junto con una pinza suspendida por debajo
- - Paquete de producción c-k3393 compuesto por: - alimentación interna de refrigerante 12 bar - volumen del depósito de refrigerante: 360 l; - transportador de virutas - área de trabajo cerrada de la máquina (techo del armario); - limpieza manual del área de trabajo (pistola de limpieza); - conmutación aire-refrigerante mediante función m (6 toberas para alimentación externa de refrigerante y 4 toberas para refrigeración por aire) - lámpara de señalización de 4 colores (opción requerida c-e3033 - husillo eléctrico 12. 000 rpm/min)
- - C-k3130 sistema de medición directa para ejes x, y, z (escalas lineales) junto con soplado para el sistema de medición
- - C-k4224 paquete de sondas de medición de precisión ecoline para control heidenhain, compuesto por: - sonda inalámbrica pp40 para medición de piezas - sonda ts27r para medición de herramientas - pasador de calibración con portaherramientas - anillo de calibración para calibración de sondas - rascador en el equipo opción recomendada: sistema de medición directa

*Pueden existir diferencias entre los datos mostrados y los reales, esto debe ser confirmado por el representante de ventas.
