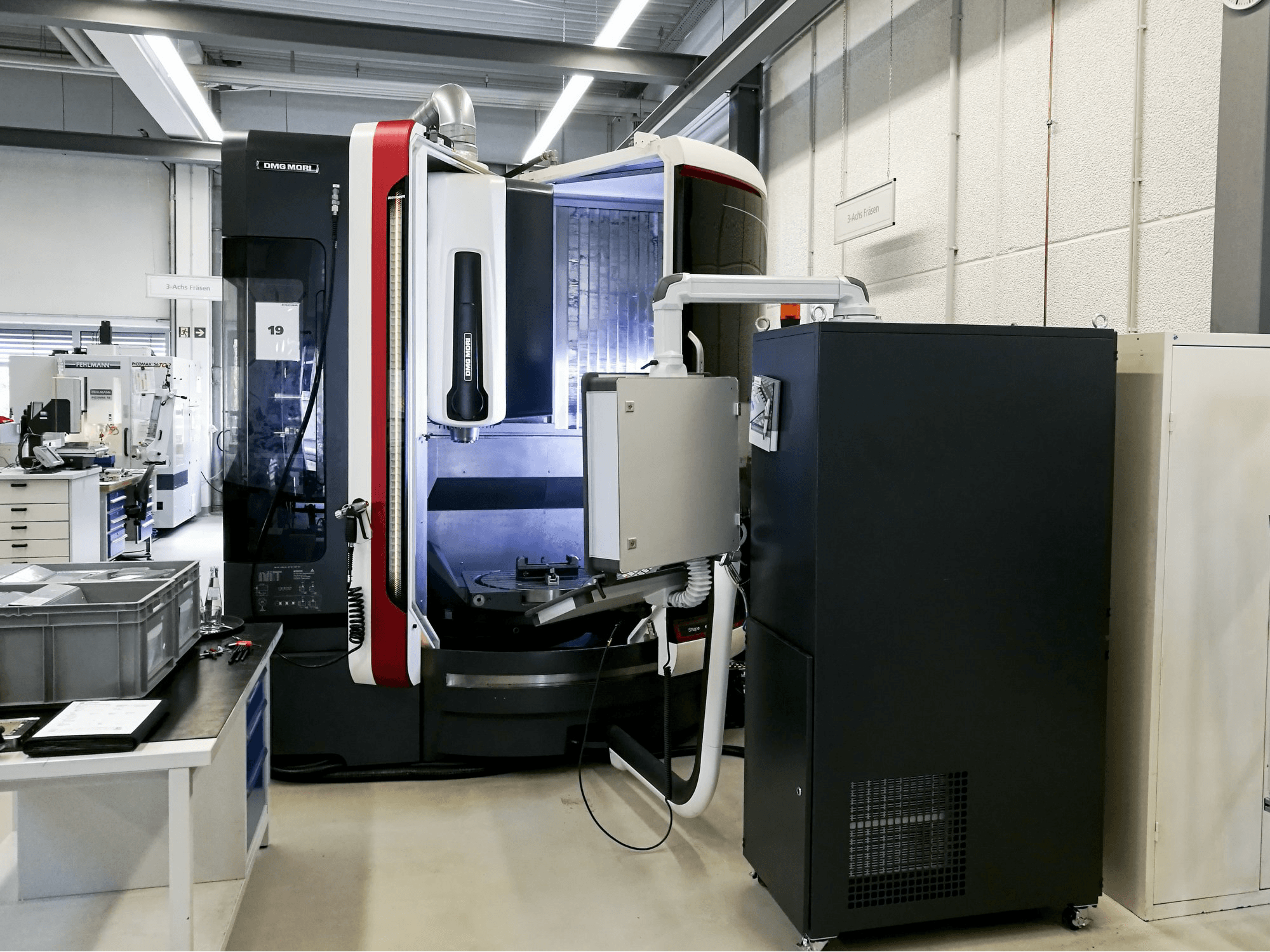

DMG MORI - LASERTEC 65DE-MIL-DMG-2014-00001

Datos generales

• Longitud de máquina: 4180 mm
• Ancho de máquina: 3487 mm
• Altura de máquina: 2884 mm
• Peso de máquina: 11500 kg

Unidad de control

• Marca: SIEMENS
• Modelo: SINUMERIK 840D
• Control remoto: Si

Transmisión principal

• Número de husillos: 1
• Rango de velocidad de husillo: 20-18000 1/min
• Potencia del motor de husillo: 13 kW
• Cono de adaptación: HSK-A 63
• Potencia láser: 2 kW
• Tipo de láser: Ytterbium

Recorrido

• Recorrido Eje X: 735 mm
• Avance de trabajo Eje X: 0-40000 mm/min
• Fuerza de avance Eje X: 7 kN
• Avance rápido Eje X: 40 m/min
• Retroceso Eje X: 0.02 mm
• Recorrido Eje Y: 650 mm
• Avance de trabajo Eje Y: 0-40000 mm/min
• Fuerza de avance Eje Y: 13 kN
• Avance rápido Eje Y: 40 m/min
• Retroceso Eje Y: 0.02 mm
• Recorrido Eje Z: 560 mm
• Avance de trabajo Eje Z: 0-40000 mm/min
• Fuerza de avance Eje Z: 10 kN
• Avance rápido Eje Z: 40 m/min
• Recorrido Eje A: ±120° MM
• Avance de trabajo Eje A: 7200 °/min
• Avance rápido Eje A: 20 1/min
• Retroceso Eje A: <0.01°
• Recorrido Eje C: 360° MM
• Avance de trabajo Eje C: 14400 °/min
• Avance rápido Eje C: 40 1/min
• Retroceso Eje C: 0.01°

Pieza de trabajo

• Peso máximo sobre mesa: 600 kg

Mesa de trabajo

• Longitud exterior: 650 mm
• Ancho exterior: 800 mm
• Tamaño de ranuras en "T": 14 mm
• Número de ranura para herramientas: 9

Herramientas

• Cambiador de herramientas: 60
• Peso máximo: 8 kg
• Diámetro máximo de herramientas: 160 mm
• Longitud máxima de herramienta: 315 mm

Media

• Tipo de corriente principal: 2x 400 V / 50 Hz
• Consumo de energía: 66 kVA
• Presión de aire: 6 bar
• Tanque de lubricación: 500 L
• Extractor de virutas: Si
• Refrigeración interna: Si
• Presión de refrigerado: 40 bar
