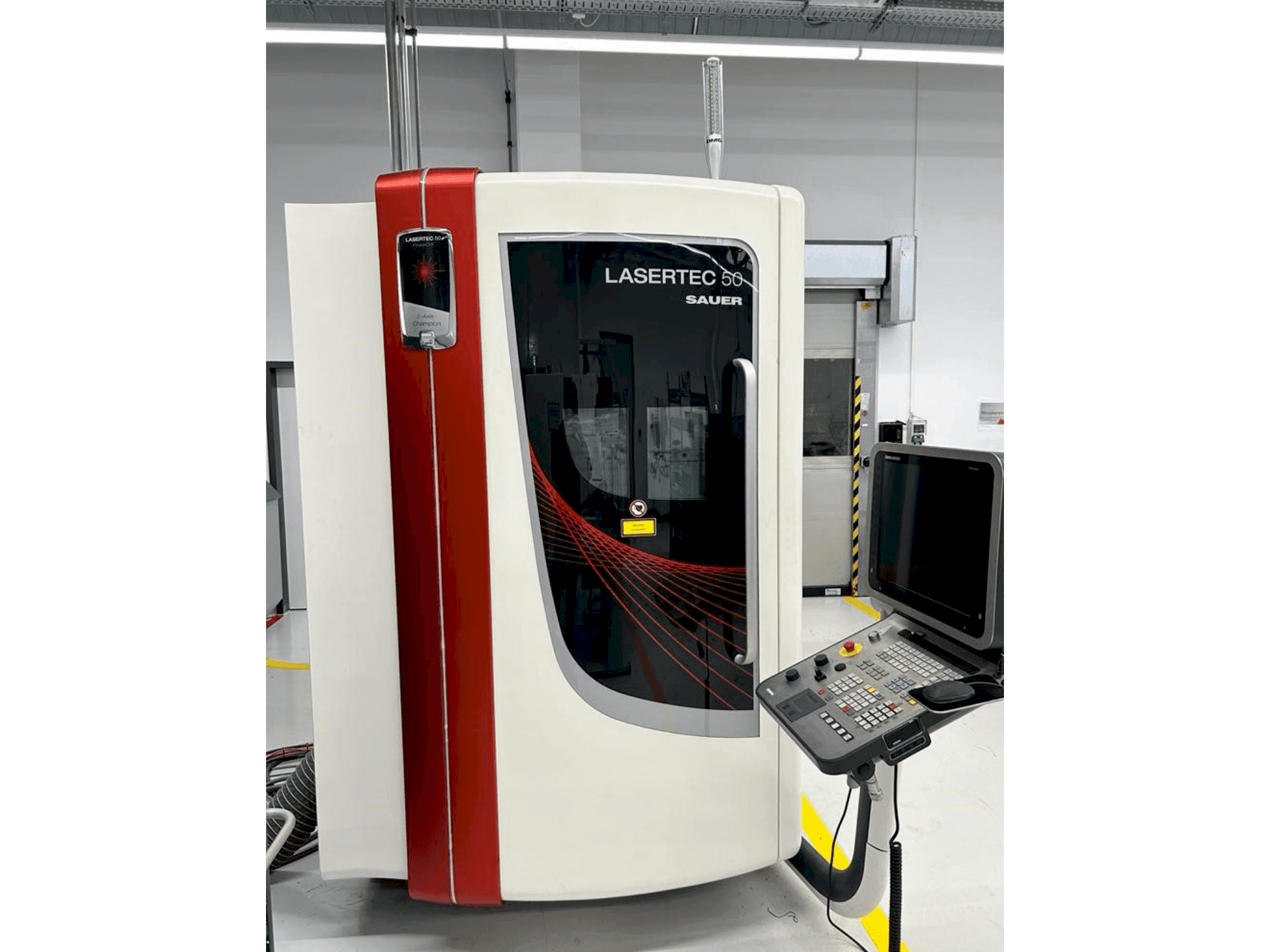

DMG - SAUER LASERTEC 50DE-MIL-DMG-2010-00002

Equipamiento adicional

• - LASAG FLS 352 A láser (2011)
• - Sistema de extracción Keller L-CUT-1-P2-B60-V (2010)
• - Enfriador KKT OLB 10 SA (2014)

Información adicional

Beneficios de la máquina

• Beneficios técnicos de la máquina:
  • - Máquina básica: máquina de precisión láser cnc // lasertec 50 precisiontool 500 mm x 500 mm x 700 mm recorrido transversal // carro transversal con accionamientos lineales // eje vertical (eje z) con guías lineales y accionamiento por husillo de bolas // carcasa completa (clase de protección láser 1) con 1 ventana de seguridad láser // sólido bastidor base de la máquina de fundición mineral // láser lasag nd:yag fls (300 vatios) // cabezal de procesamiento (100 mm de distancia focal) // expansor motorizado 1 - 6 veces // calidad de la varilla
  • - Unidad de control: control de trayectoria 3d // siemens 840 d solutionline
  • - Mesa de trabajo: mesa giratoria basculante nc // altamente dinámica y precisa // con dos motores de par para piezas de trabajo de hasta 200 mm de diámetro // carga máx. De hasta 14 kg. Carga hasta 14 kg
  • - Opciones de mesa de trabajo: brida de fijación ks // hsk-63 con alineación radial y angular para sujeción manual sujeción del palet del cliente 200 x 280 mm // el palet requiere un soporte hsk-63
  • - Cámara a través de la trayectoria del haz con fuente de luz incidente led de cuello de cisne // interruptor de colisión para cabezal procesador (actuación sobre 3 ejes)
  • - Opciones de control: transformación de 5 ejes // volante electrónico // presión de gas de proceso programable
  • - Indicación luminosa de 4 estados de la máquina: "programa activo", "aviso láser", "fallo", "modo setup"
  • - Sonda de medición 3d renishaw omp 400 de extensión automática
  • - Ventana adicional de protección láser 297 mm x 210 mm // unidad de aspiración con etapa de filtrado secundaria // unidad de refrigeración para fls láser y motores lineales // intercambiador de calor agua-agua
  • - Herramientas eléctricas dmg
• Beneficios cualitativos de la máquina:
  • - Corte de piezas en bruto de pcd / cbn en tres a cinco ejes: 10 veces más rápido que el corte por hilo
  • - Corte por láser de plaquitas pcd / cbn en 2d y directamente en la herramienta de mango
  • - Máquina de precisión de 5 ejes con accionamientos lineales en x / y para > 1g de aceleración
  • - Motores de par altamente dinámicos en ambos ejes de rotación (ejes b y c)
  • - Alta precisión de posicionamiento de ≤ 8 μm
  • - Cámara ccd y sonda táctil 3d para una configuración rápida
  • - Línea de soluciones siemens 840d fácil de usar con funciones de software especiales
  • - Muy buena accesibilidad del láser para trabajos de ajuste y mantenimiento
  • - No se utiliza ningún gas de proceso especial. Sólo se necesitan 6 bares de aire comprimido
  • - La máquina puede trabajar con 5 ejes simultáneamente

Más información

• - La máquina está actualmente en producción pero disponible de inmediato
