DOOSAN - VCF 850LSRIL-MIL-DOO-2017-00001

Vendida

¿Tiene más preguntas? ¡Contáctenos!

José María García

+34 601 158 008

j.garcia@gindumac.com

Contacta por Whatsapp

GINDUMAC
Productos
Máquinas herramienta

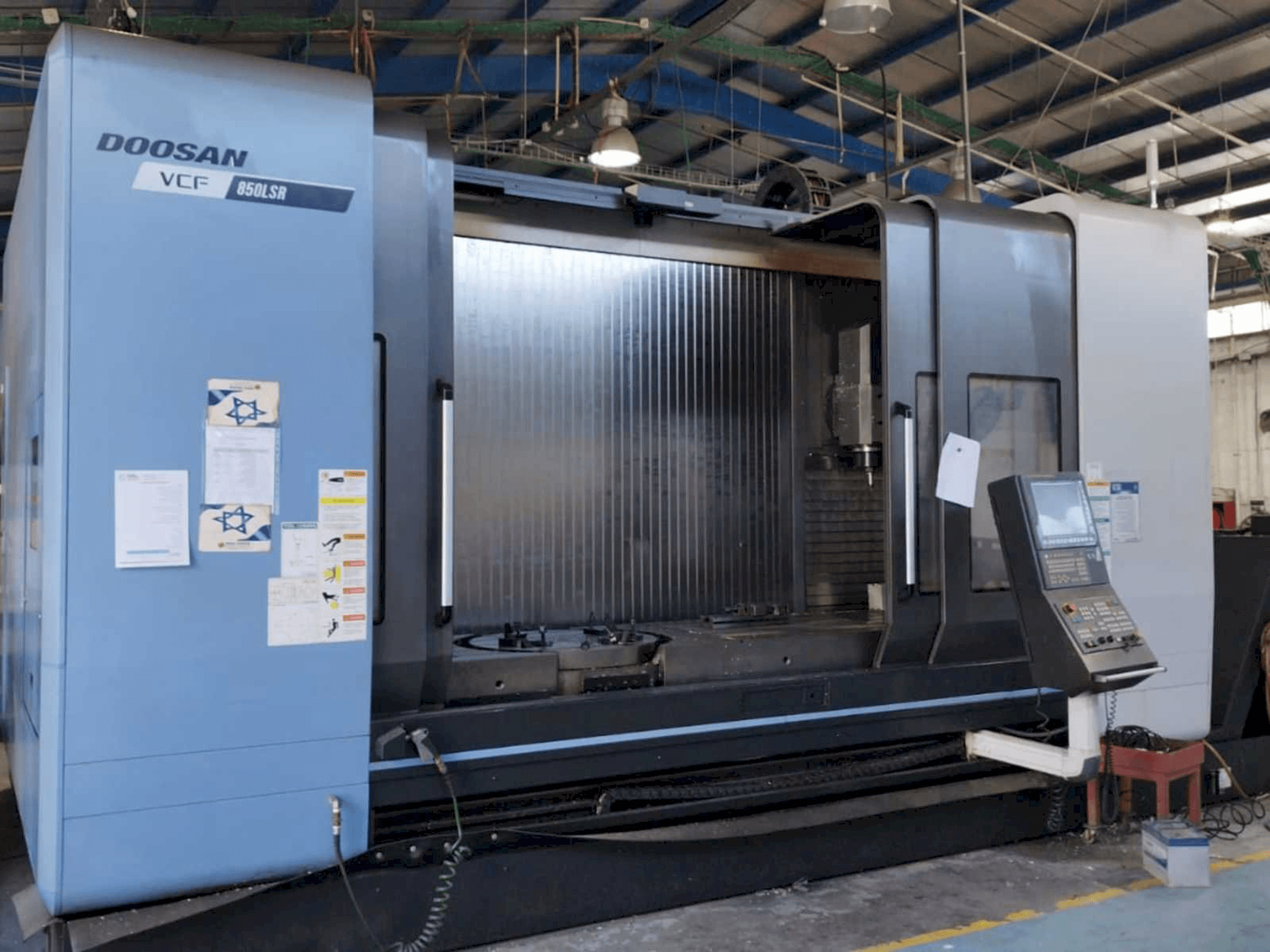

Centro de mecanizado vertical Doosan VCF 850LSR.

Mostrar en idioma original

Este Centro de Maquinado Vertical Doosan VCF 850LSR fue fabricado en el año 2017 en Corea. Está equipado con una unidad de control FANUC F31i-5AX y tiene 5 ejes. La máquina tiene una velocidad de husillo de 12000 rpm y un diámetro máximo de herramienta de 80 mm.

Resumen

marca: DOOSAN
año: 2017
MODELO: VCF 850LSR
tipo de aplicación: Fresado
Ubicación: Israel
tipo de máquina: Centro de mecanizado vertical
Disponibilidad: Vendida
Marca de unidad de control: FANUC

Información técnica - DOOSAN VCF 850LSR

Datos generales

Longitud de máquina: 3795 mm
Ancho de máquina: 5440 mm
Altura de máquina: 3205 mm
Peso de máquina: 24000 KG

Unidad de control

Modelo: F31i-5AX
Marca: FANUC

Transmisión principal

Potencia del motor de husillo: 18.5/22 kw
Cono de adaptación: 12000
Cono de adaptación: BT40
Número de ejes: 5

Recorrido

Recorrido Eje X: 3000 mm
Avance rápido Eje X: 40 m/min
Recorrido Eje Y: 850 mm
Avance rápido Eje Y: 40 m/min
Recorrido Eje Z: 800 mm
Avance rápido Eje Z: 40 m/min

Pieza de trabajo

Peso máximo sobre mesa: 3500 kg

Mesa de trabajo

Longitud exterior: 3500 mm
Ancho exterior: 870 mm

Herramientas

Peso máximo: 8 kg
Diámetro máximo de herramientas: 80 mm
Longitud máxima de herramienta: 300 mm

Información adicional

Beneficios de la máquina

Beneficios técnicos de la máquina:
- - Superficie de la mesa mm ranura en t (5-150 x 18h8)
- - Máx. Altura de la pieza mm 900
- - Superficie del husillo a la mesa mm 100-900
- - Par máx. Par (25% ed) nm 204
- - Transmisión de potencia - accionamiento integrado
- - Tipo de cono iso #40, cono 7/24
- - Avance máx. Avance de corte 20. 000 mm/min
- - Posicionamiento mm ±0. 005/carrera completa
- - Repetibilidad mm ±0. 002
- - Mango de herramienta mas403 bt-40
Beneficios cualitativos de la máquina:
- - Número de bolsillos: atc60

*Pueden existir diferencias entre los datos mostrados y los reales, esto debe ser confirmado por el representante de ventas.
