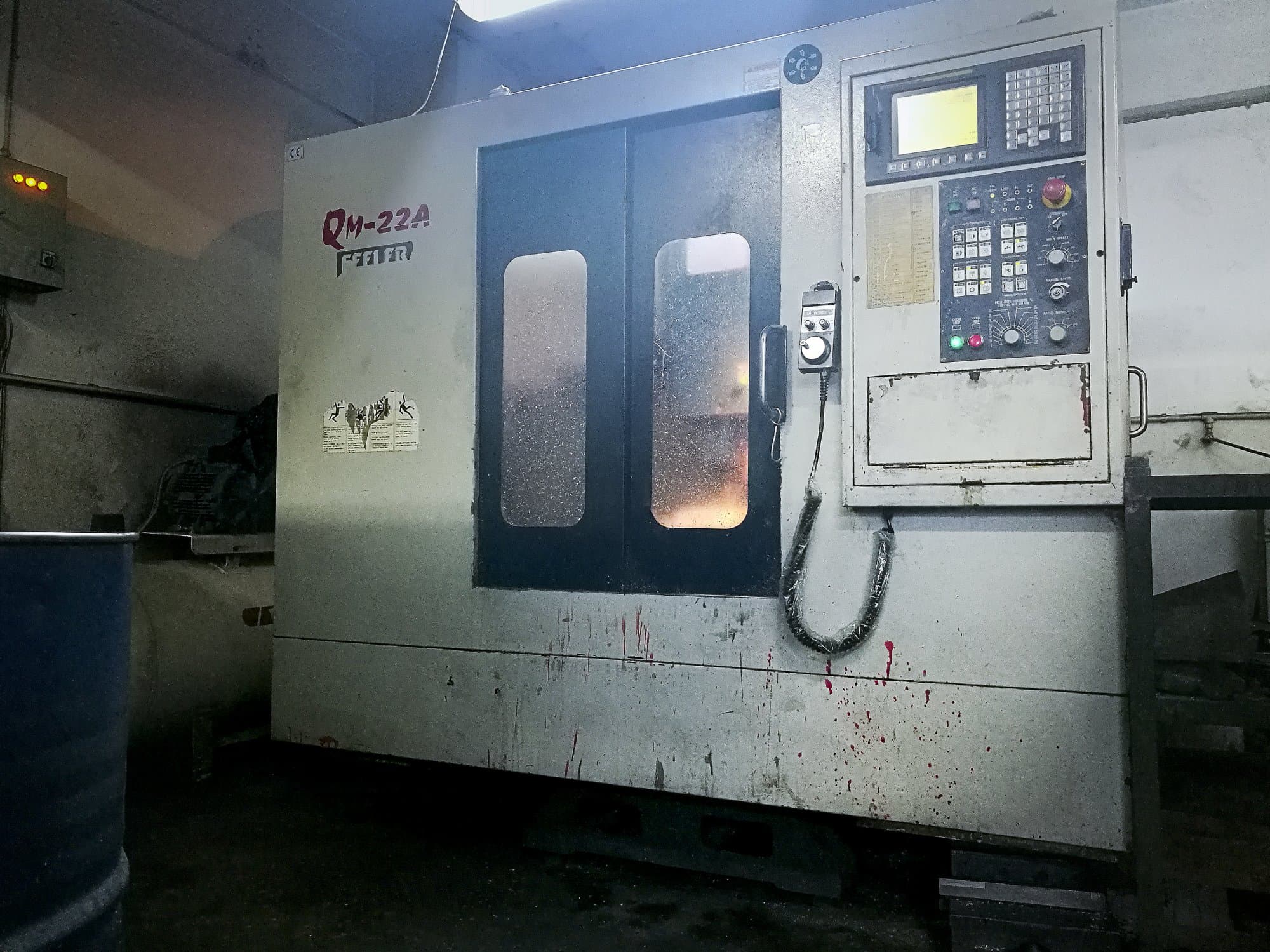

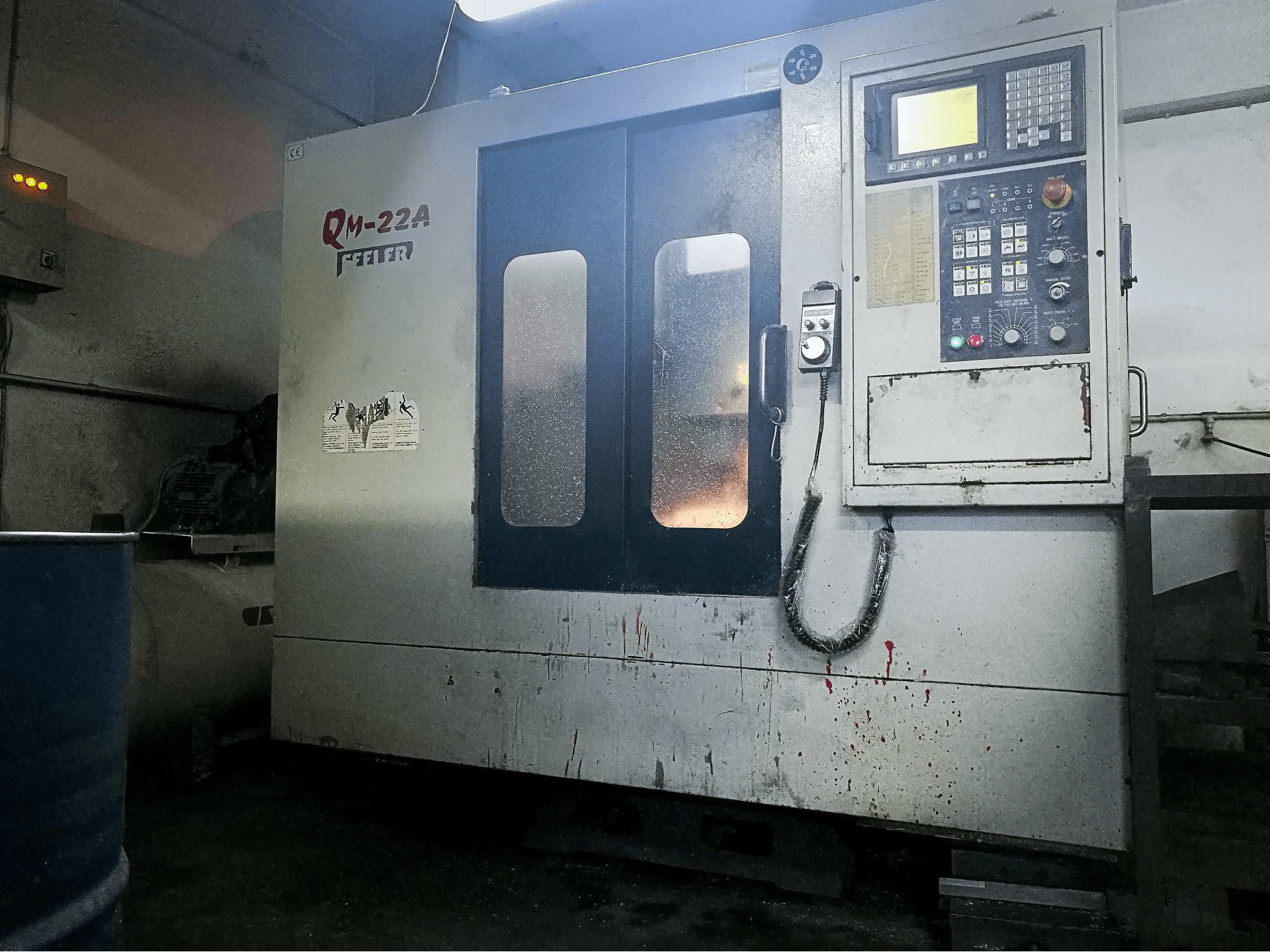

Feeler - QM-22ATR-MIL-FEE-2006-00001

Datos generales

• Longitud de máquina: 2645 mm
• Ancho de máquina: 3875 mm
• Altura de máquina: 3140 mm
• Peso de máquina: 3000 kg

Unidad de control

• Modelo: 0i-MC
• Control remoto: Si
• Marca: FANUC

Transmisión principal

• Número de husillos: 1
• Rango de velocidad de husillo: 10000 1/min
• Potencia del motor de husillo: 11 kW
• Cono de adaptación: 40

Recorrido

• Recorrido Eje X: 1020 mm
• Avance de trabajo Eje X: 0-24 m/min
• Avance rápido Eje X: 30 m/min
• Recorrido Eje Y: 600 mm
• Avance de trabajo Eje Y: 0-24 m/min
• Avance rápido Eje Y: 30 m/min
• Recorrido Eje Z: 550 mm
• Avance de trabajo Eje Z: 0-24 m/min
• Avance rápido Eje Z: 30 m/min

Pieza de trabajo

• Peso máximo sobre mesa: 700 kg

Mesa de trabajo

• Longitud exterior: 1100 mm
• Ancho exterior: 600 mm
• Tamaño de ranuras en "T": 18 mm
• Número de ranura para herramientas: 5
• Distancia: 100 mm

Herramientas

• Cambiador de herramientas: 20
• Peso máximo: 7 kg
• Diámetro máximo de herramientas: 80/130 mm
• Longitud máxima de herramienta: 250 mm

Media

• Tipo de corriente principal: 220V / 3P / 50Hz
• Consumo de energía: 30 kVA
• Presión de aire: 6-8 bar
• Tanque de lubricación: 500 L
• Tanque de aceite: 40 L
