Sistema de 2 centros de mecanizado vertical Hermle C40 U

Mostrar en idioma original

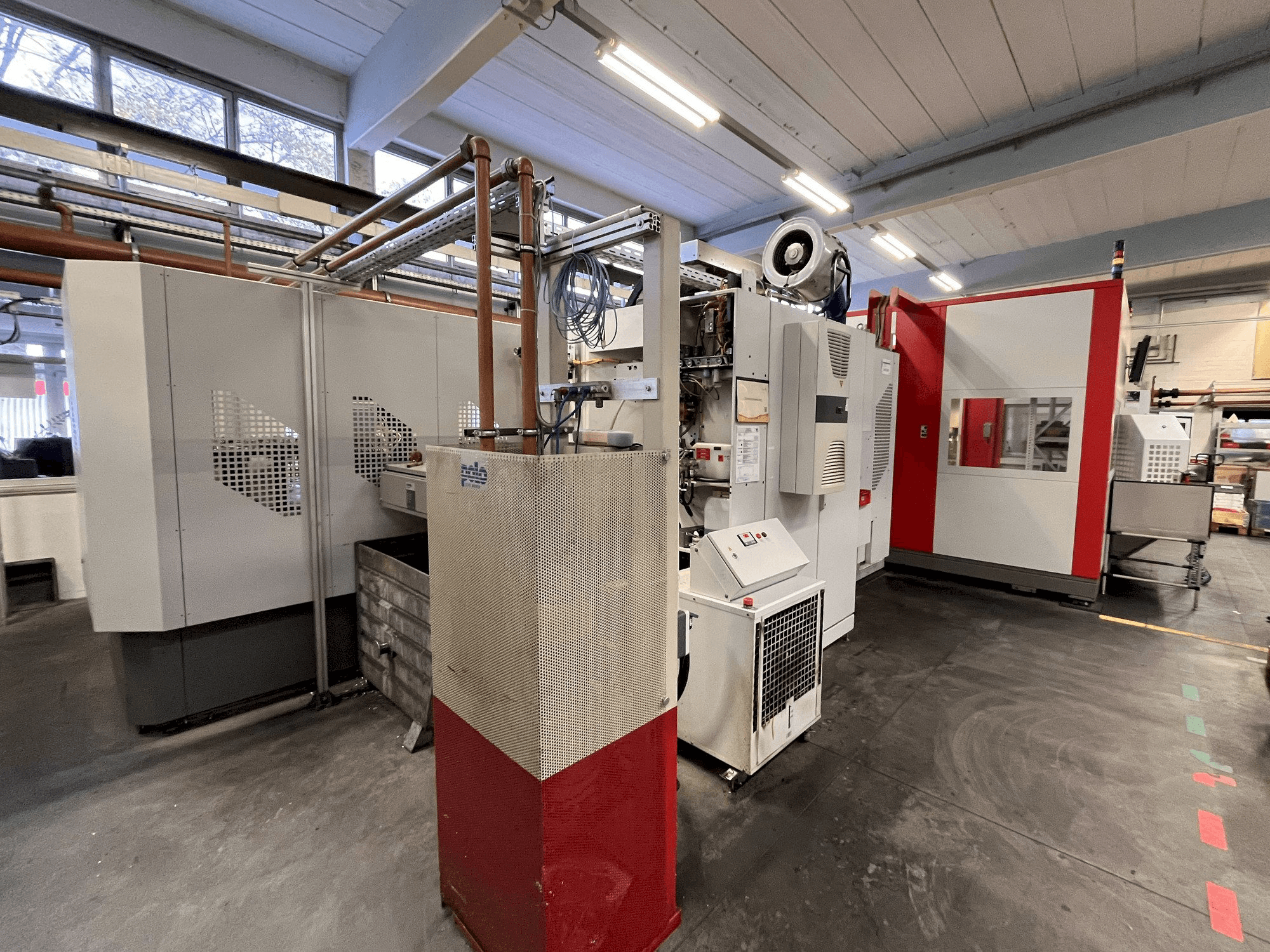

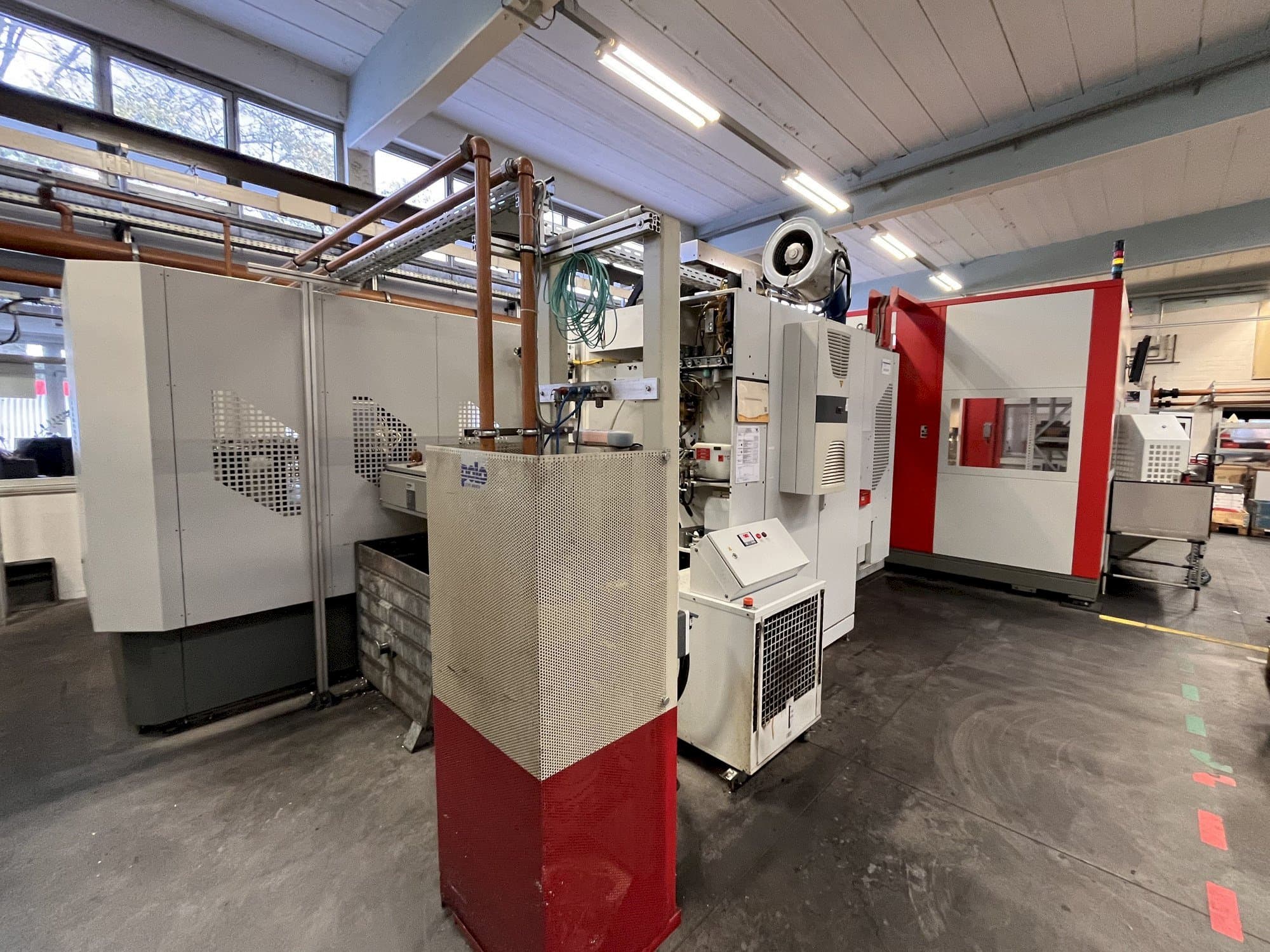

Este HERMLE RS1 Robot System consta de 2 Hermle C40 U centro de máquinas verticales fabricados en el año 2009 están equipados con una unidad de control HERMLE C40 U y tiene una velocidad de husillo de 18000 rpm. El sistema viene con una automatización KUKA KR 150-2 2000 Robot construido en 2008 que tiene 6 ejes con un peso máximo de paleta de 140 kg.

Resumen

marca: HERMLE
año: 2009
MODELO: RS1 Robot System
horas de producción: 22400
tipo de aplicación: Fresado
Ubicación: Alemania
tipo de máquina: Centro de mecanizado vertical
Disponibilidad: Vendida
Marca de unidad de control: HEIDENHAIN

Información técnica - HERMLE RS1 Robot System

Unidad de control

Modelo: ITNC 530
Marca: HEIDENHAIN

Transmisión principal

Rango de velocidad de husillo: 18000 1/MIN
Cono de adaptación: HSK-A63
Número de ejes: 5

Recorrido

Recorrido Eje X: 850 MM
Recorrido Eje Y: 700 MM
Recorrido Eje Z: 500 MM
Recorrido Eje A: +/- 110 º MM

Herramientas

Cambiador de herramientas: 38
Peso máximo: 8 KG
Diámetro máximo de herramientas: 300 MM
Longitud máxima de herramienta: 125 MM

Equipamiento adicional

- La célula viene con 10 paletas sin tornillo de banco, 1 paleta en cada máquina y 8 en la automatización

Información adicional

Beneficios de la máquina

Beneficios técnicos de la máquina:
- - Velocidad de avance: 45000 mm/min, transportador de virutas
- - Transportador rascador sin ikz
- - Dispositivo de soplado, salida de soplado por el centro del husillo
- - Techo de cabina manual, puerta de cabina automática
- - Ventanas de seguridad de policarbonato, purga de lecho, purga de aire para básculas, luz de estado
- - Electr. Compensación térmica itnc, módulo de control manual eléctrico itnc, rotura de rollo blum/medición a3
- - Puesta en servicio/revista, sonda de medición: renishaw omp 40-2l
- - Robot kuka kr 150-2 2000 (2008):
- - Peso de la máquina: 1267 kg, marca de la unidad de control: kuka modelo: kcp2, número de ejes: 6
- - 1x bloque de sujeción manual, estantería de paletas 400x400 con 18 espacios - de los cuales 17 paletas están en la estantería
Beneficios cualitativos de la máquina:
- - Almacenes de materia prima, 2x almacenes de materia prima para piezas cúbicas, 60 plazas disponibles por almacén. Se puede cargar materia prima con las dimensiones 50x15, 2x bandejas de materia prima para piezas cilíndricas, 56 plazas disponibles por bandeja. Se pueden cargar piezas con una espiga de 6 mm
- - 2x pinzas adicionales: 1x para piezas cilíndricas, 1x para piezas cúbicas
- - Kuka con 6 ejes con un peso máximo de paleta de 140 kg
- - Unidad de control manual kuka carga de materias primas mediante estación de preparación externa
- - Estantería de paletas 300x300 con 24 plazas - 22 de las cuales son paletas en la estantería, 3 de las cuales son bloques de sujeción eléctrica para la sujeción de pinzas automáticas, 2 cúbicas, 1x cilíndricas
- - El ordenador principal funciona con windows 10, los soflex pcs funcionan con windows xp
- - Gestión de pedidos soflex versión 4. 27

*Pueden existir diferencias entre los datos mostrados y los reales, esto debe ser confirmado por el representante de ventas.
