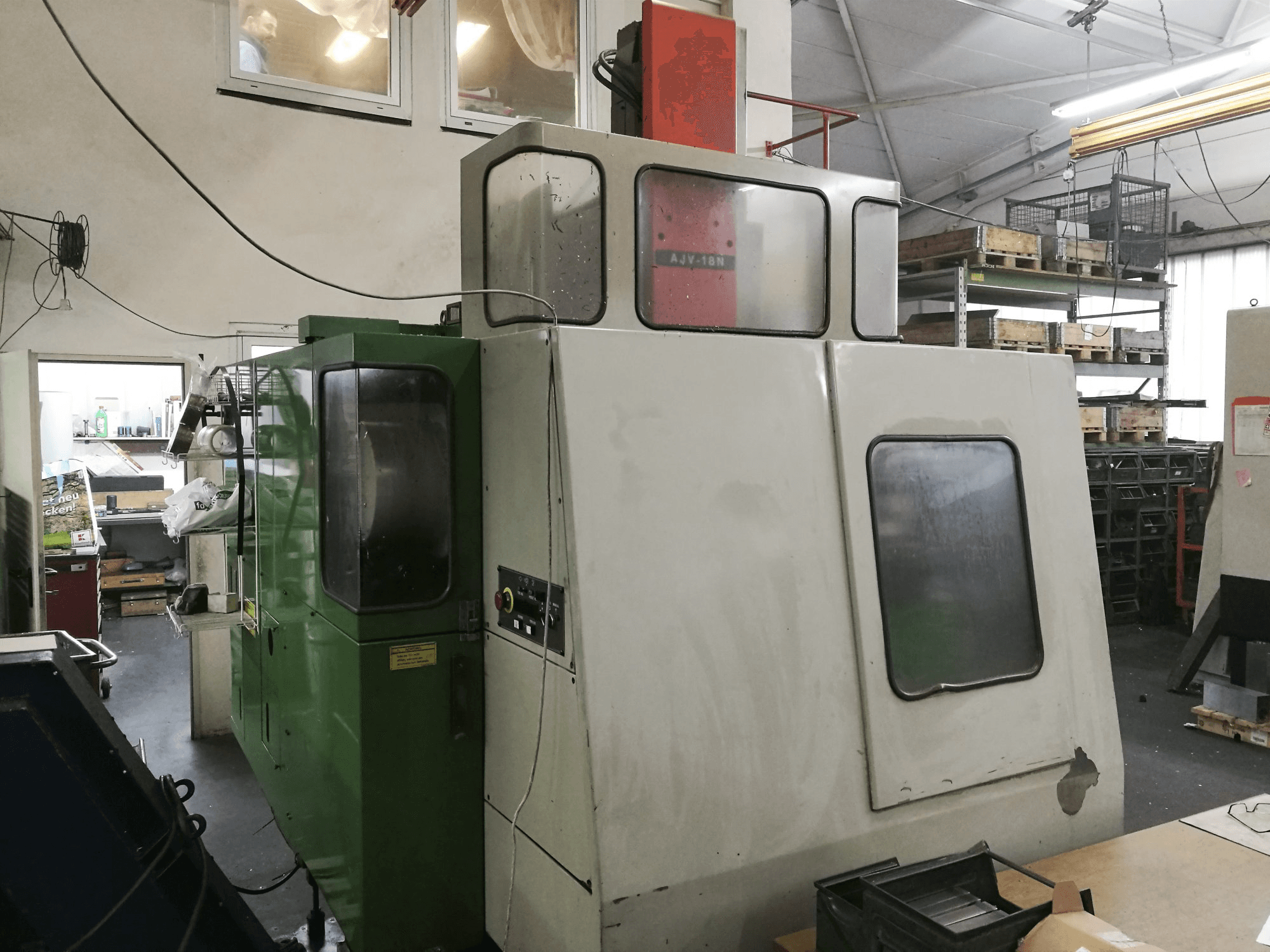

Mazak - AJV-18NDE-MIL-MAZ-1991-00001

Datos generales

• Longitud de máquina: 4200 mm
• Ancho de máquina: 4000 mm
• Altura de máquina: 3000 mm
• Peso de máquina: 4600 kg

Unidad de control

• Modelo: Mazatrol M32
• Interfaz: En serie
• Marca: MAZATROL

Transmisión principal

• Número de husillos: 1
• Rango de velocidad de husillo: 10000 1/min
• Potencia del motor de husillo: 5.5 kW
• Cono de adaptación: ISO 40

Recorrido

• Recorrido Eje X: 560 mm
• Avance rápido Eje X: 30000 mm/min
• Retroceso Eje X: 0.002 mm
• Recorrido Eje Y: 410 mm
• Avance rápido Eje Y: 30000 mm/min
• Retroceso Eje Y: 0.01 mm
• Recorrido Eje Z: 400 mm
• Avance rápido Eje Z: 18000 mm/min

Pieza de trabajo

• Peso máximo sobre mesa: 300 kg

Mesa de trabajo

• Longitud exterior: 400 mm
• Ancho exterior: 900 mm
• Tamaño de ranuras en "T": 18 mm
• Número de ranura para herramientas: 3
• Distancia: 125 mm

Herramientas

• Cambiador de herramientas: 30
• Peso máximo: 8 kg
• Diámetro máximo de herramientas: 100 / 150 mm
• Longitud máxima de herramienta: 250 mm

Media

• Tipo de corriente principal: 380 V / 50 Hz
• Presión de aire: 6 bar
• Extractor de virutas: Si
