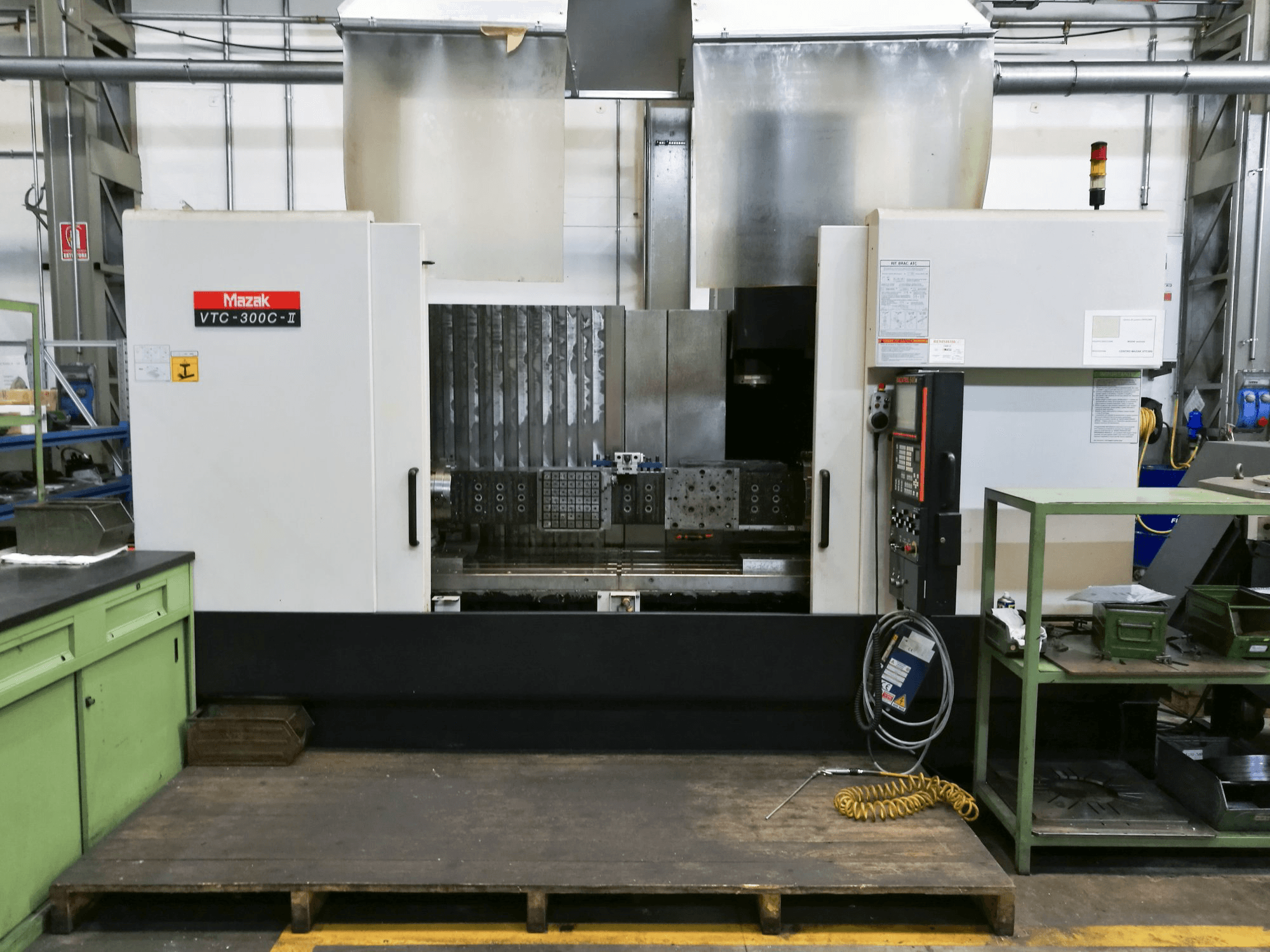

Mazak - VTC-300CIT-MIL-MAZ-2010-00001

Datos generales

• Longitud de máquina: 5337 mm
• Ancho de máquina: 3434 mm
• Altura de máquina: 3086 mm
• Peso de máquina: 11500 kg

Unidad de control

• Marca: MAZATROL
• Modelo: Fusion 640 M
• Interfaz: En serie, Ethernet
• Control remoto: Si

Transmisión principal

• Número de husillos: 1
• Rango de velocidad de husillo: 12000 1/min
• Potencia del motor de husillo: 7.5 kW
• Cono de adaptación: ISO 40

Recorrido

• Recorrido Eje X: 1660 mm
• Avance de trabajo Eje X: 1-8000 mm/min
• Fuerza de avance Eje X: 36 m/min
• Retroceso Eje X: 0.03 mm
• Recorrido Eje Y: 760 mm
• Avance de trabajo Eje Y: 1-8000 mm/min
• Fuerza de avance Eje Y: 36 m/min
• Retroceso Eje Y: 0.02 mm
• Recorrido Eje Z: 660 mm
• Avance de trabajo Eje Z: 1-8000 mm/min
• Fuerza de avance Eje Z: 36 m/min
• Recorrido Eje C: 360° MM
• Avance de trabajo Eje C: 25 m/min

Pieza de trabajo

• Pieza de trabajo x: 4000 mm
• Pieza de trabajo y: 905 mm
• Pieza de trabajo z: 790 mm
• Peso máximo sobre mesa: 1400 kg

Mesa de trabajo

• Longitud exterior: 2000 mm
• Ancho exterior: 760 mm
• Número de ranura para herramientas: 4

Herramientas

• Cambiador de herramientas: 48
• Peso máximo: 8 kg
• Diámetro máximo de herramientas: 110 mm
• Longitud máxima de herramienta: 350 mm

Media

• Tipo de corriente principal: 415 V / 3 P / 50 Hz
• Consumo de energía: 29 kVA
• Presión de aire: 6 bar
• Extractor de virutas: Si
• Refrigeración interna: Si
