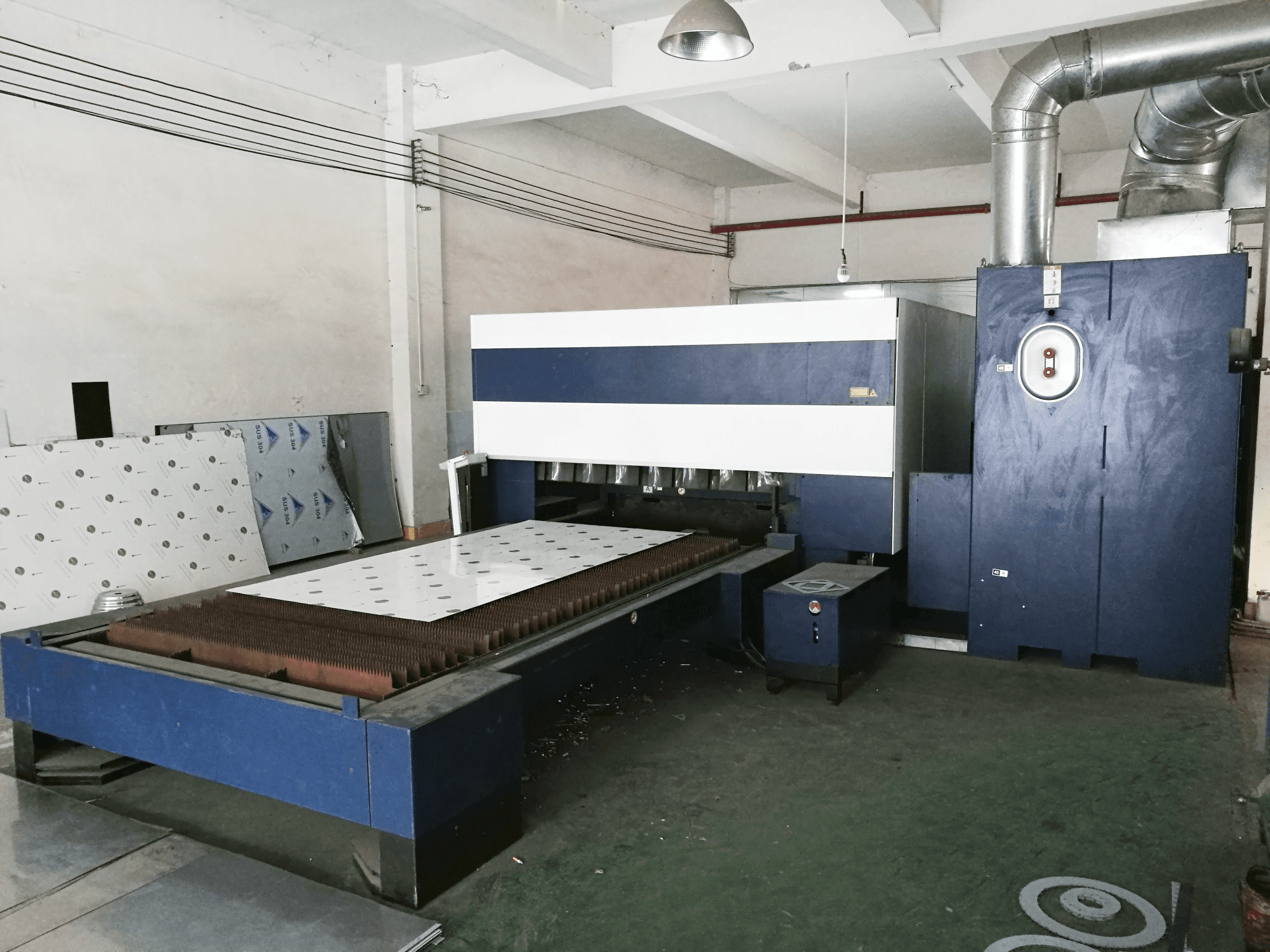

TRUMPF - TruLaser 3030CN-LAS-TRU-2014-00001

Datos generales

• Longitud de máquina: 9155 mm
• Ancho de máquina: 3400 mm
• Altura de máquina: 2200 mm
• Peso de máquina: 12000 kg

Unidad de control

• Marca: SIEMENS
• Modelo: SINUMERIK 840D
• Interfaz: USB, Ethernet

Transmisión principal

• Número de husillos: 1
• Potencia láser: 4 kW

Recorrido

• Recorrido Eje X: 3000 mm
• Avance de trabajo Eje X: 60 m/min
• Recorrido Eje Y: 1500 mm
• Avance de trabajo Eje Y: 60 m/min
• Recorrido Eje Z: 115 mm
• Avance de trabajo Eje Z: 60 m/min
• Avance de trabajo X-Y Simultáneos: 85 m/min
• Precisión Pa: 0.1
• Precisión Ps: 0.03

Pieza de trabajo

• Pieza de trabajo x: 3000 mm
• Pieza de trabajo y: 1500 mm

Mesa de trabajo

• Longitud exterior: 3000 mm
• Ancho exterior: 1500 mm

Grosor máximo de materiales

• Acero: 20 mm
• Acero inoxidable: 15 mm
• Aluminio: 10 mm

Media

• Tipo de corriente principal: 400 V / 50 Hz
• Consumo de energía: 88 kVA
• Presión de aire: 6 bar
• Consumo de He: 13.1 l/h
• Consumo de CO2: 1.1 l/h
• Consumo de N2: 5.8 l/h
• Tanque de lubricación: 95 L
