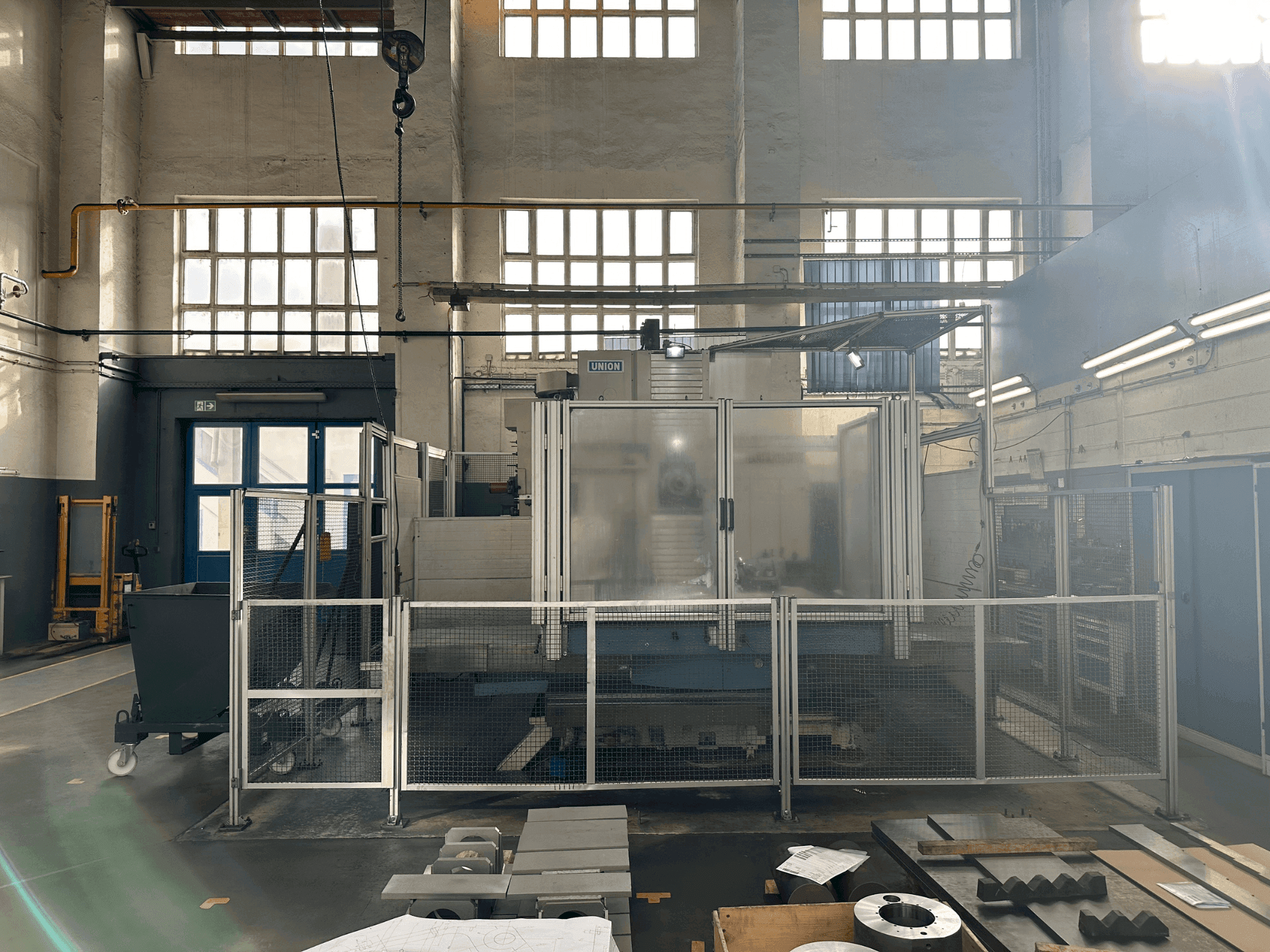

➤ Usada Union TC 110 - 2002 - Fresadora En venta

Mostrar en idioma original

Esta fresadora de 3 ejes Union TC 110, fabricada en 2002, está controlada hábilmente por un sistema TNC 426 de Heidenhain. Se suministra con un cambiador de herramientas SIDEPALSA de 40 posiciones y un portaherramientas SK50. La mesa tiene unas dimensiones de 1.250 x 1.600 mm y dispone de movimientos en los ejes X, Y, Z y W de 2.000 mm, 1.600 mm, 1.500 mm y 550 mm, respectivamente. Su husillo admite un diámetro de 110mm, mejorando la precisión con un par nominal de 1639 Nm y velocidades de hasta 4000 min^-1. Si desea más información sobre esta fresadora Union TC 110, póngase en contacto con nosotros.

Resumen

marca: UNION
año: 2002
MODELO: TC 110
tipo de aplicación: Otras máquinas herramienta
Ubicación: Alemania
tipo de máquina: Mandrinadora (Metal)
Disponibilidad: Vendida
Marca de unidad de control: HEIDENHAIN

Información técnica - UNION TC 110

Datos generales

Longitud de máquina: 5150 mm
Ancho de máquina: 8600 mm
Altura de máquina: 5150 mm

Unidad de control

Modelo: TNC 426
Marca: HEIDENHAIN

Transmisión principal

Número de husillos: 2
Rango de velocidad de husillo: 4000 1/MIN
Cono de adaptación: SK50
Número de ejes: 3

Recorrido

Recorrido Eje X: 2000 mm
Avance rápido Eje X: 15m/min
Recorrido Eje Y: 1600 mm
Fuerza de avance Eje Y: 16kN
Avance rápido Eje Y: 15m/min
Recorrido Eje Z: 1500 mm
Fuerza de avance Eje Z: 20kN
Avance rápido Eje Z: 15m/min
Recorrido Eje W: 550 mm

Herramientas

Número de indexados: 40
Tipo de portaherramientas: SK50

Equipamiento adicional

- Cambiador de herramientas SIDEPALSA de 40 pliegues
- Control encendido 79431 h // Máquina encendida 76080 h // Programa en marcha 27696 h

Información adicional

Beneficios de la máquina

Beneficios técnicos de la máquina:
- - La unidad de control avanzada (heidenhain tnc 426) mejora la precisión de las operaciones.
- - Diámetro del husillo: 110 mm
- - Presión, mín. : 6 bar
- - Diámetro exterior del tubo: 8 mm
- - Número de etapas de engranaje: 2
- - Margen de velocidad etapa 1: 5-670min-1
- - Gama de velocidades de la etapa 2: 671-4000 min-1
- - Par nominal del husillo 1639 nm
- - Par máximo del husillo: 2012 nm
Beneficios cualitativos de la máquina:
- - Alta precisión del husillo con valores de desviación circular y cilindricidad que garantizan acabados de alta calidad.
- - Fuerte par de husillo que proporciona una gran capacidad de corte.
- - Dimensiones de la mesa: 1250 x 1600mm

Más información

- MÁQUINA AÚN EN MARCHA

*Pueden existir diferencias entre los datos mostrados y los reales, esto debe ser confirmado por el representante de ventas.
