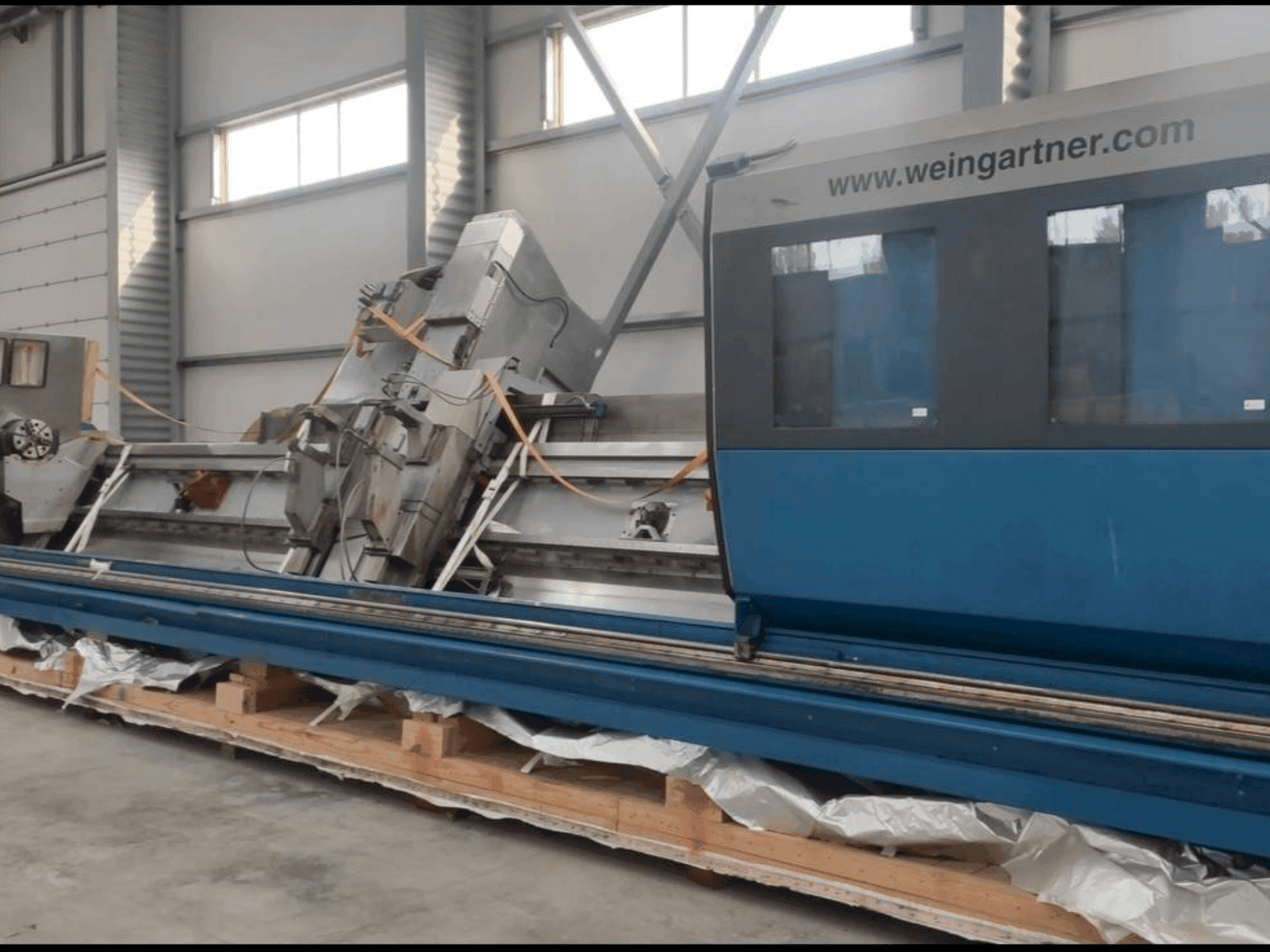

Weingartner - Vario 700-000MD-MIL-WEI-2011-00001

Equipamiento adicional

• - Cabezal: Avance por servomotor de CA: 1FT6 105 - 8SF71 - 3AG1, Par disponible en el husillo principal en funcionamiento S1, Relación de la caja de engranajes cónicos: 4:1, Relación de la transmisión helicoidal: 15:1, Relación de reducción total: 60:1, Altura del husillo principal: 1550 mm, Diámetro del husillo principal: 108 mm, Mandril Gr. 315: Diámetro del agujero: 95 mm, Presión máx.: 27 bar, Fuerza máx. de amarre a 27 bar: 17500 daN, Sujeción exterior: 25 - 245 mm, Sujeción interior: 90 - 310 mm
• - Transportador de virutas: Potencia motriz: 1,1 kW, Anchura de descarga: 250 mm, Altura de descarga: 850 mm, Virutas transportadas: 300 dm³/h
• - Sistema hidráulico: Caudal de la bomba: 27 l/min, Presión máx. del sistema: 80 bar, Potencia motriz: 4,6 kW, Capacidad del depósito: 60 l, Potencia del radiador de aceite: 0,3 kW
• - Unidad de Fresado PUFK-320: Unidad de fresado periférico y fresado con fresa madre, Eje pivotante A alimentado por servomotor AC: 1FT6 084 - 8AF71 - 3EL4, Relación de la caja de engranajes planetarios: 70:1, Relación de la transmisión por engranajes: 3:1, Relación de reducción total: 210:1, Velocidad máx. de giro: 90°/seg, Rango de giro: ±90°, Avance mediante motor de husillo principal de CA: 1PH7 137 - 2NF22 - 0CJ2, Diámetro maxi. del cabezal de corte: 260 mm, Velocidad maxi. del cabezal de corte: 300 min-¹
• - Unidad de pelado (opcional): Alimentación por motor de husillo principal de CA: 1PH7 137 - 2NF22 - 0CC2, Relación de transmisión: 2,4:1, Velocidad máx. del cabezal de corte: 1800 min-¹
• - Luneta frontal: Rango de diámetros (mordazas de fresado): 25 - 220 mm, Fuerza de amarre máx. a 80 bar (sin eficacia): 1200 daN, Presión de apriete máx.: 80 bar
• - Luneta trasera: Rango de diámetros (mordazas de fresado largas): 25 - 220 mm, Fuerza de amarre máx. a 80 bar (sin eficacia): 1200 daN, Presión máx. de amarre: 80 bar
• - Contrapunto: Avance por servomotor CA: 1FT6 064 - 6AF71 - 3EK4, Engranaje recto cónico: 50:1, Avance rápido max: 5000 mm/min, Diámetro de la caña: 160 mm, Carrera: 200 mm, Presión a 50 bar: 1500 daN, Tensión a 50 bar: 1000 daN, Presión máx.: 50 bar
• - Soporte de la pieza de trabajo: Rango de diámetros: 70 - 220 mm
• - Especificaciones totales de la máquina: Tensión de alimentación: 3 x 380 V ± 10%, Ciclo: 50 Hz ± 2%, Potencia de entrada máx: 57 kW, Potencia máxima: 100 A, Tensión de control: 24 V CC, Presión del sistema (neumática): 6 - 10 bar, Consumo de aire: 15 - 20 m³/hora, Conector de aire: ½", Presión del sistema (Hidráulica): 90 bar

Información adicional

Beneficios de la máquina

• Beneficios técnicos de la máquina:
  • - Materiales mecanizables: fresado entre centros: min. Longitud: 585 mm, máx. Longitud: 8. 620 mm, diámetro: 25 - 220 mm
  • - Componentes de la máquina: base de la máquina: distancia de la guía del carro longitudinal: 700 mm, longitud de la guía del carro longitudinal: 10. 900 mm, peso: 20. 000 kg, carro longitudinal (eje z): avance por servomotor ac: 1ft6 086 - 8af71 - 3ek4, relación del engranaje cónico: 10:1, diámetro del husillo de bolas: 80 mm, paso del husillo de bolas: 20 mm, avance rápido max: 5000 mm/min, carro transversal (eje x): avance por servomotor ac: 1ft6 086 - 1af71 - 3eh1, relación del engranaje cónico: 6:1, diámetro del husillo de bolas: 50 mm, paso del husillo de bolas: 10 mm, avance rápido máx. : 5000 mm/min, carro transversal de desplazamiento: 2:1, avance del husillo de bolas: 20 mm, avance rápido máx. : 5000 mm/min: 5000 mm/min, recorrido del carro transversal para fresar: 256 mm, carro desplazado (eje y): avance por servomotor ac: 1ft6 084 - 1af71 - 3eh1, relación de engranaje cónico: 6:1, diámetro del husillo de bolas: 50 mm, paso del husillo de bolas: 10 mm, avance rápido máx: 3000 mm/min, recorrido del carro transversal para fresar: 250 mm
  • - Construcción robusta y de alta precisión con servomotor de control avanzado, capacidad de mecanizado versátil con varias unidades y lunetas
• Beneficios cualitativos de la máquina:
  • - Precisión mejorada con relaciones de transmisión avanzadas y mecanismos de husillo de bolas, funcionamiento eficaz con altas velocidades de desplazamiento rápido

Más información

• - Máquina aún en marcha
